OB VAN中継車・機材紹介

中継車

大型4K/HD拡幅中継車新R-A

写真：大型4K/HD拡幅中継車 新R-A
詳細PDF
ちょうどいいサイズの拡幅中継車
詳細PDF

関西東通では初の拡幅大型中継車。コンパクトな10ｍ未満の車体に、50KVAの発電機を搭載して20t未満を達成。

映像システムは12G-SDIを採用し、4H/HDのサイマル中継・収録が可能。
4プログラム同時制作が可能なマルチプログラム対応。
音声システムはアナログ、AES、Dante、MADI等、幅広い規格に対応。
4K解像度の4分割VEモニター等、安全・安心のためのVE設備を搭載。
車両 ISUZU GIGA 2PG-CXY77CJ　エアサス仕様
サイズ 全長999cm　全幅249cm　全高365cm
スイッチャー
SONY XVS-9000
4K/HD 112x48 4ME DME4ch AUX11OUT
朋栄 MFR-6100 12G-SDI 144x144
朋栄 MFR-8000 3G-SDI 256x256
カメラ
  • HDC-5000
  • HDC-5500
  • HDC-4300
※ご希望に合わせて構成いたします
レンズ
  • UJ122x8.2B AF ISS(Canon)
  • UJ111x8.3B ISS(Canon)
※ご希望に合わせて構成いたします
コミュニケーション
システム
Clear-Com HX-DELTA 96ポート
4W 24系統 Clear-Com 6系統 持ち出しVIパネル8式

もっと見る

ぐるっと360°大公開！

普段なかなか見ることのできない大型HD中継車R-Aの中をVRで360度大公開！
スマートフォンやPCはもちろん、VRゴーグルをお持ちの方はよりリアルな体験ができます

※環境によっては、動作や表示が正しく行われない可能性があります

中型4K/HD中継車R-B

写真：中型4K/HD中継車 R-B
詳細PDF
コンパクトな車体に多機能を凝縮
詳細PDF

中型ながら最大20台までのカメラ運用が可能な4K対応3G-SDIシステム中継車。

R-Aの拡張性の高さをそのまま中型の車両に凝縮。
カメラ、スイッチャー、ルーターまですべて信頼の国内メーカーで構成。
サブスイッチャーパネルや小型セレクターを使用して4プログラム同時制作も可能。
安全運用に配慮し、エマージェンシースイッチャーも4プログラム分用意。
制作スペースには最大8名、VEスペースにも最大5名が運用可能。
大型車が進入不可能な狭いスペースでも運用可能。
車両 HINO QKG-FE7JMAG エアサス仕様
サイズ 全長863cm 全幅246cm 全高333cm
スイッチャー
SONY MVS-7000X
HD80入力 3ME 4chKEYER DME2ch AUX 12OUT
朋栄 MFR-8000
3G-SDI 176x176 入出力マルチフォーマットルーター
カメラ
  • HDC-4300
  • HDC-2000
  • HDC-1000
  • HDC-2500
※ご希望に合わせて構成いたします
レンズ
  • UJ86x9.3B ISS（Canon）4K対応
  • Canon MJ100x9.3B IE2SIDSD-SB
※ご希望に合わせて構成いたします
コミュニケーション
システム
ClearCom Eclipse HX Median
4W 16系統　Clear-Com 4系統

もっと見る

ぐるっと360°大公開！

普段なかなか見ることのできない中型4K/HD中継車R-Bの中をVRで360度大公開！
スマートフォンやPCはもちろん、VRゴーグルをお持ちの方はよりリアルな体験ができます

※環境によっては、動作や表示が正しく行われない可能性があります

小型HD中継車R-C

写真：小型HD中継車 R-C
詳細PDF
会館の中継や街ロケに最適
詳細PDF

小型ながら最大8台の中規模中継まで可能なHD中継車。

コンパクトな車体は会館や街中の中継に最適。
油圧ポールを使用してマイクロ伝送も可能。
安全運用に配慮し、エマージェンシースイッチャーも用意。
制作スペースには最大4名、VEスペースにも最大2名が運用可能。
大型車が進入不可能な狭いスペースでも運用可能。
車両 ISUZU FOWORD PJ-FSD34H4 エアサス仕様
サイズ 全長665cm 全幅245cm 全高335cm
スイッチャー
SONY MVS-6530
HD48INPUT/3ME/8chDSK/2chDME/AUX8OUT
SONY IXS-6700
HD 48x51 入出力マルチフォーマットルーター
カメラ
  • HDC-1100
  • HDC-1000
  • HDC-1600
  • HDC-1500
    • ※ご希望に合わせて構成いたします
レンズ
  • Canon MJ100x9.3B IE2SIDSD-SB
  • Canon MJ86x9.3B IE2IDSD-SB
※ご希望に合わせて構成いたします
コミュニケーション
システム
MATRIX PLUS3 (COMPACT72)
4W 8回線 Clear-Com 4回線

もっと見る

ぐるっと360°大公開！

普段なかなか見ることのできない小型HD中継車R-Cの中をVRで360度大公開！
スマートフォンやPCはもちろん、VRゴーグルをお持ちの方はよりリアルな体験ができます

※環境によっては、動作や表示が正しく行われない可能性があります

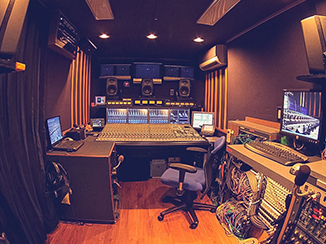

音声中継車A-1

写真：音声中継車 A-1
詳細PDF
5.1chサラウンド対応
詳細PDF

5.1ch サラウンド制作に対応した4tトラックベースの音声中継車です。

搭載コンソールはSSL C200HDをチョイス。派手目なヌケの良いサウンドが特徴です。
メインルーム左側にはDM1000を最大3台設置出来ます。
スポーツ中継から中規模音楽番組まで幅広く対応可能です。
アナログパッチベイは信頼性の高いXLR型を採用。
車両 ISUZU FOWERD PB-FRD353JS エアサス仕様
サイズ 全長800cm 全幅240cm 全高345cm
ミキサー
Solid State Logic C200 Digital Production Console
24Fader 8Group Fader Mobile Center Flame(2Layer)
I/O
  • MIC-input 72 (XLR31)
  • LINE-input 36 (XLR31)
  • EXT 5.1ch-input 2pair (XLR31)
  • EXT ST-input 2pair (XLR31), 3pair (Bantam)
  • AES-input 8 (AES3id), 24 (AES3)
  • GROUP-output 24 (XLR32)
  • 5.1MAIN-output 2pair (XLR32), 2pair (AES3id), 1pair (AES3)
  • DownMix-output 1pair (XLR32)
  • AUX-output 12 (XLR32), 6 (AES3)
  • AES-output 7 (AES3)

もっと見る

ぐるっと360°大公開！

普段なかなか見ることのできない音声中継車A-1の中をVRで360度大公開！
スマートフォンやPCはもちろん、VRゴーグルをお持ちの方はよりリアルな体験ができます

※環境によっては、動作や表示が正しく行われない可能性があります

音声中継車A-2

写真：音声中継車 A-2
詳細PDF
マイクロバスサイズの音声中継車
詳細PDF

搭載コンソールはTAMURA NT-660。

国産のコンソールですので、特別なトレーニングなしで速やかにオペレーションが可能。
コンパクトな車体にゆったりとした空間を確保。
スポーツ中継から中規模音楽番組まで幅広く対応可能です。
車両 TOYOTA Coaster PB-XZB46V
サイズ 全長625cm 全幅202cm 全高258cm
ミキサー TAMURA NT-660 SYSTEM 40Fader Redundancy Ver
I/O
  • 48 MIC/LINE Inputs
  • 32 (16BNC) AES3id-Inputs
  • 16 (2BNC) SDI-Inputs
  • 40 (XLR32) Outputs (Configuration Mapping)
  • 24 (12BNC) AES3id Outputs (Configration Mapping)
  • 64（RJ45）Dante®　I/O（Fs=48kHz)
  • 64（BNC）MADI　I/O（Fs=48kHz COAX)

もっと見る

マルチユーティリティ車U-1

写真：マルチユーティリティ車 U-1
詳細PDF
多目的に使える5トントラック
詳細PDF

エレベーター付き5tトラックに外部電源入力と空調設備を装備した多目的車です。

大型通線口x5口と可動棚板x8枚を使用して、機材をレイアウトし、
中継車・音声車・収録車・CG車など、様々な用途で使用可能。
車両 ISUZU FOWERD SPG-FSR90T2 エアサス仕様
サイズ 全長796cm 全幅242cm 全高345cm
外部受電 AC100V (1016カムロック入力)
車内出力
  • C30型 3KVAx3系統
  • 天井・壁面ショップライン 3KVAx3系統
空調設備
  • 冷暖房 DAIKIN F28STES 2.8KWx2式
  • 換気扇 GOLDKING VFAA-1034C1x2式

もっと見る

マルチユーティリティ車U-2

写真：マルチユーティリティ車 U-2
狭い場所でも安心コンパクトタイプ

エレベーター付き3tトラックに外部電源入力と空調設備を装備した多目的車です。

コンパクトな車体を生かし、狭いゴルフコースや劇場などで運用可能。
中継車・音声車・収録車・CG車など、様々な用途で使用可能。
車両 MAZDA TAITAN BDG-LPR85AN
サイズ 全長646cm 全幅219cm 全高306cm
外部受電 AC100V（C30型入力 エアコン用）

もっと見る

マルチユーティリティ車U-3

写真：マルチユーティリティ車 U-3
詳細PDF
発電機も搭載した大型多目的車
詳細PDF

1m拡幅する多目的室にエアコンx3、通線口、電動テント、大型発電機も搭載。

広大なスペースは収録車、CG車、音声車、中継車など、様々な用途で使用可能。
大型発電機は中継車の予備電源にも使用可能。後部油圧エレベーター付き。
車両 NISSAN DIESEL ADG-CD4ZA エアサス仕様
サイズ 全長1101cm 全幅249cm 全高369cm
発電機 富永物産HIT-50KI（50KVA/60Hz）
外部受電 AC100V (1016カムロック入力)
車内出力 AC100V C型3KVA 平行10KVA
空調設備 天井埋め込みエアコン 5KWx3

もっと見る

映像機材

4Kライブカメラシステム
  • HDC-5000 (SONY)3式
  • HDC-4300 (SONY)4式
  • HDC-5500 (SONY)2式
  • PMW-F55 (SONY)1式
  • CA-4000 (SONY)1式
  • BPU-4000 (SONY)5式
HDライブシステム
  • HDC-1000 (SONY)3式
  • HDC-2000 (SONY)2式
HDハンディカメラ
  • HDC-3100（SONY）3式
  • HDC-1500R (SONY)6式
  • HDC-2500 (SONY)7式
ビルドアップ
  • HDLA-1500 (SONY)3式
  • HDLA-1505 (SONY)1式
  • HDLA-3505 (SONY)2式
カメラコントロールユニット
  • HDCU-5000 (SONY)8式
  • HDCU-2000 (SONY)7式
  • HDCU-2500 (SONY)4式
  • HDCU-1500 (SONY)5式
  • HDCU-1000 (SONY)11式
ライブカメラレンズ
  • UJ122x8.2B ISS (Canon)4K対応1式
  • UJ122x8.2B AF ISS(Cannon)4K対応2式
  • UJ111x8.3B　ISS(Canon)4K対応1式
  • MJ100x9.3B IE2SIDSD-SB (Canon)1式
  • MJ86x9.3B IE2IDSD-SB (Canon)6式
  • MJ72x9.3B WDS (Canon)2式
  • MJ25x6.8B IE (Canon)1式
  • XJ95x8.6B IDS (Canon)1式
  • XA99x8.4B EPS (FUJINON)1式
  • XA88x8.8B EPS (FUJINON)2式
  • HA26x6.7B EPS(FUJINON)2式
ハンディカメラレンズ
  • CJ25ex7.6B IASE-C S/9 (Canon)4K対応 9-BLADE IRIS5式
  • CJ20ex7.8B IASE-CS (Canon)4K対応2式
  • CJ24ex7.5B IASE(Canon)4K対応2式
  • UA23-7.6BEZD-T9(FUJINON)4K対応2式
  • HJ22ex7.6B IASE-CA(Canon)8式
  • HA42x9.3B WDS (FUJINON)1式
  • HA16x6.3B EZD (FUJINON)3式
  • HA23x7.6B ERD (FUJINON)3式
  • HA14x4.5BEZD (FUJINON)1式
リモートコントロールカメラ
  • AW-UE150K+AW-RP60G（Panasonic）4K対応1式
  • CR-N300+RC-IP100（Canon）4K対応1式
ハンドヘルドカメラ
  • PXW-Z100（SONY）1式
  • HXR-NX5R（SONY）1式
  • XA15（Canon）1式
  • XA75（Canon）1式
  • Micro Studio Camera 4K(Blackmagicdesign)1式

中継機材

ポータブルスイッチャー
  • HVS-1200（For.A）HD40入力（4K10入力）2ME1式
  • HVS-300HS (For.A) 12入力 1ME1式
  • AV-HS450 (Panasonic) 16入力 1ME1式
  • HSS-300 (Ikegami) 16入力 2ME1式
  • V-160HD (Roland) 16入力 1ME1式
  • V-1SDI（Roland）4入力 1ME1式
  • VR-4HD（Roland）4入力 1ME1式
  • ATEM Television Studio HD（Blackmagicdesign）1式
  • ATEM 2 M/E Constellation HD（Blackmagicdesign）1式
フレームシンクロナイザー/
スキャンコンバーター
  • HDRC-4000（SONY）4KHDR-2ch8式
  • FA-1616 (For.A) 16ch1式
  • FA-1010 (For.A) 10ch2式
  • FA-505 (For.A) 5ch2式
  • VC-100UHD（Roland）4式
  • VC-7063 (ASTRO) 2ch2式
  • XC1-Sio（デジタルアーツ）18式
  • XC1-Sio+Ver2（デジタルアーツ）3式
光伝送装置
  • Thunders-4K（mitomo）12G-2ch+3G-7ch2式
  • Thunders-mini（mitomo）3G-4ch2式
  • MD-006 (MediaLinks) 8ch+LAN+TALLY1式
  • 161UPSC (CANARE) 8ch+LAN+4221式
  • CB195 (OTARI) 8ch1式
  • FCBA4 (CANARE) 3G-4ch1式
  • FCB3W (CANARE) 2ch2式
  • 10PSC (CANARE) 2ch2式
配信エンコーダー/
デコーダー
  • LiveShell.X（CEREVO）4式
  • SC6D0N4 SDI（MEDIAEDGE）2式
  • SC6D0N AIO（MEDIAEDGE）2式
  • U-TAP（AJA）1式
  • USB Capture SDI（MAGEWELL）1式
  • UltraStudio 4K Mini（Blackmagicdesign）1式
  • WebPresenter4K（Blackmagicdesign）4式
  • Pro Converter for NDI to SDI (MAGEWELL)1式
  • ATEM Streaming Bridge (Blackmagicdesign)2式
DISK RECORDER
  • XT3 (EVS) 8ch2式
  • XT-VIA (EVS) 12ch1式
  • X-File3(EVS)1式
  • PWS-4500（SONY) 8ch1式
  • XDS-PD2000A（SONY) 2式
  • PDW-HD1550（SONY）1式
  • PDW-HD1500（SONY）1式
  • HyperDeck Studio 4K Pro（Blackmagicdesign）11式
  • HyperDeck Studio 12G（Blackmagicdesign）1式
  • HyperDeck Studio HD Plus（Blackmagicdesign）1式
  • HyperDeck Studio Mini（Blackmagicdesign）2式
  • VideoAssist5’1.5G〜12G（Blackmagicdesign）4式
  • VideoAssist7‘1.5G〜12G（Blackmagicdesign）7式
  • P-20HD（Roland）1式
ON AIR GRAPHIC SYSTEM
  • eStudio（Brainstorm）5式
  • Viz Artist（Vizrt）1式
  • GG-170（ASTRO）2式
  • GG-167（ASTRO）13式
  • GG-164（ASTRO）10式
HDモニター
  • 液晶モニター　5～60インチ145式
マルチビュワー
  • 16分割MV-1620HSA (For.A)他3式
  • 4分割MV-42HSA (For.A)12式
WF/VEC
  • LV5600（LEADER）4K対応1式
  • LV5490 (LEADER)4K対応1式
  • WFM-8200 (Tektronix)4K対応1式
  • LV5770 (LEADER)2式
  • LV5333 (LEADER)2式
  • LV5382(LEADER)1式
  • WM3208 (ASTRO)1式
光カメラケーブル
（多治見コネクター)
  • 10m～150m383本
HD同軸
  • キャリングSET（1,3,5,10m)6式
  • 5束、8束、20,30,40,50m90本
電源ケーブル
  • カムロックケーブル10m～30m20式
  • C型-平行 30A電源バー20式
タリー＆インカムアンプ
  • エクセレント製8CAM対応3式

音声機材

AUDIO MIXING CONSOLE
CALREC
  • BRIO361式
YAMAHA
  • DM-1000 (Mini-YGDAI Cards)5式
  • QL-1 (Mini-YGDAI Cards)3式
  • QL-5 (Mini-YGDAI Cards)1式
TAMURA
  • NT-1102式
Shotgun Mics
Sennheiser
  • MKH-41632式
  • MKH-81621式
  • MKH-40P2式
  • MKH-807012式
ST Mics
Sanken
  • CS-M15式
  • CSS-56式
  • CMS-91式
  • CMS-501式
SHURE
  • VP-882式
  • BETA-57A-X10式
Surround Mics
HOLOPHONE
  • H2-PRO1式
Sanken
  • WMS-51式
Condenser Microphones
B&K
  • 4011A4式
NEUMANN
  • KM-184i5式
  • KM-844式
  • U-872式
AKG
  • C-4144式
Headset Microphones
DPA
  • 4488-DC8式
  • 40887式
AKG
  • C-5206式
Sennheiser
  • HMD-268式
  • HME-274式
Wireless Microphones
SONY
  • DWT-B01N/G (1.2GHz body pack)16式
  • DWM-03N/G (1.2GHz Handheld Transmitter)9式
  • DWR-P01DN/G (2-Channel Portable Receiver)6式
  • PB-01 (Modular Rack)2式
IFB
Applause-system
  • Catch Me (Type-D)
    (Belt Pack IFB Receiver)    TX2/RX10
TAMURA
  • WTO-0703A,WTP-0705/WRP-0705Type-D）TX4/RX12
Panasonic
  • WX-T3400/RD-660Z-H (Type-C)TX4/RX12
TOA
  • WM-1100 / WT-1100 (Type-C)TX2/RX10
Dante
Commentator Unit
  • SONIFEX AVN-CU2-Dante4式
Dante® to 3G/HD/SD-SDI
Embedder/De-Embedder
  • SONIFEX AVN-DIO102式
Audio Interface Units
YAMAHA
  • Ri8-D（The 1U size Ri8-D has 8ins.) 2式
  • Ro8-D（The 1U size Ro8-D has 8outs.) 2式
  • Rio1608-D2（16in 8outs.) 1式
  • Rio3224-D2（Analog32in16outs.AES8outs.) 1式
  • Rsio64-D（Mini-YGDAIx4) 1式
DirectOut Technologies
  • PRODIGY.MC(I/O ANA 32,AES 32,MADI 128) 2式
Optical Wiring System
OTARI
  • LWB-16M4式
  • LWB-643式
  • CB-195
    (CWDM UNIT)     2式
  • Commentary & Communication System4COMM BOX
  • AUDIO Modules
    (M/I L/I L/O AES 2W 4W)
  • HD SDI
    (EO/OE)
